Казалось бы, элементарная установка диска сцепления в авто, иногда ставит мастеров в тупик. Ошибки на этом этапе ремонта трансмиссии могут привести к серьёзным проблемам: сцепление будет работать некорректно, износ увеличится, а само сцепление может выйти из строя раньше времени. Дальше мы подробно поговорим о том, какой же стороной нужно ставить диск сцепления, как понять, где «лицевая» сторона, и какие последствия могут возникнуть при неправильной установке.
Конструкция диска сцепления

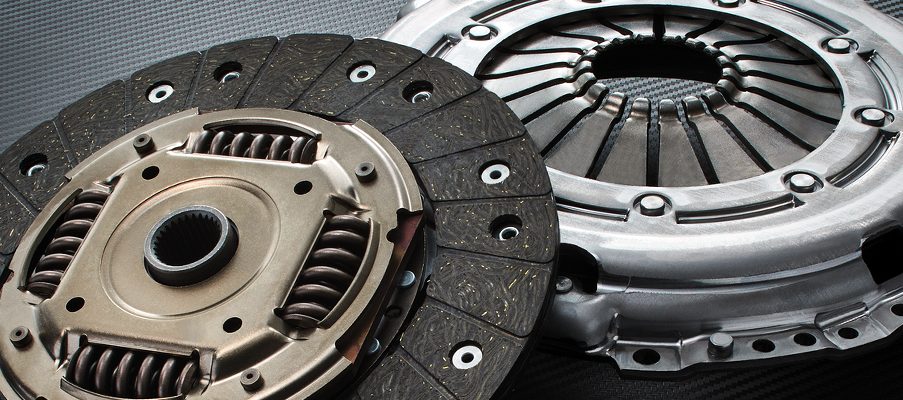

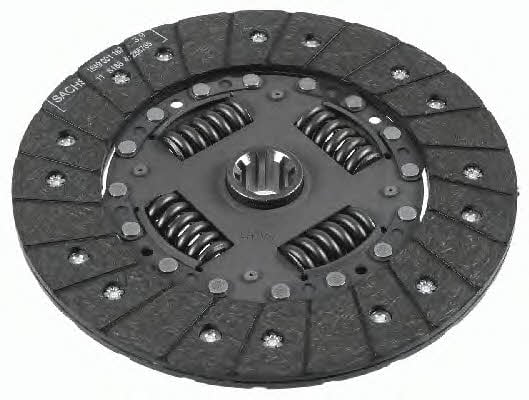

Прежде чем перейти к вопросу установки, важно понять, как устроен диск сцепления. Диск сцепления — это элемент, расположенный между маховиком двигателя и корзиной сцепления. Основные элементы диска сцепления включают:
- Фрикционные накладки — поверхности, создающие трение между маховиком и корзиной сцепления. Именно за счёт трения сцепление передаёт крутящий момент от двигателя на трансмиссию.
- Ступицу со шлицами — центр диска, который соединяется с входным валом трансмиссии.
- Пружинные элементы — амортизаторы, которые сглаживают резкие нагрузки и вибрации при работе сцепления, предотвращая износ трансмиссии.
Каждая сторона диска сцепления выполняет свою функцию. Одна сторона обращена к маховику двигателя, другая — к корзине сцепления. Правильная ориентация диска при установке критически важна для его работы.
Определяем сторону по маркировке на диске
Большинство производителей размещают на диске сцепления специальную маркировку, которая помогает определить, какой стороной диск должен быть установлен. На диске могут быть следующие обозначения:
- «Gearbox Side» или «Transmission Side» — сторона, которая должна быть обращена к коробке передач (к корзине сцепления).
- «Engine Side» — сторона, которая должна быть обращена к двигателю (к маховику).
Если на вашем диске присутствует такая маркировка, просто следуйте ей при установке. Однако иногда маркировка может отсутствовать или быть стёртой, что особенно часто встречается на аналоговых или б/у запчастях. Тогда немного нужно подумать головой.
Определяем сторону при помощи признаков
Если на диске нет маркировки, каждую сторону можно определить по характерным признакам:
- Сторона с выступающей ступицей — чаще всего именно эта сторона должна быть обращена к корзине сцепления, так как ступица соединяется с выжимным подшипником и корзиной. На большинстве моделей эта сторона имеет более заметную выпуклость.
- Сторона с фрикционными накладками — обычно плоская и обращена к маховику. Плоское прилегание к маховику обеспечивает надёжное сцепление, поскольку на этой стороне нет выступающих элементов, которые могли бы помешать плотному контакту.
Некоторые модели автомобилей и конструктивные особенности сцепления могут изменять этим принципам, поэтому всегда важно сверяться с технической документацией и рекомендациями производителя.
Выводы
Для опытного автомеханика определить стороны диска сцепления труда не составит, а неопытный автолюбитель не ошибётся, если последует всем перечисленным выше советам. Следите за маркировкой на диске, ориентируйтесь на конструкцию и учитывайте основные принципы установки, чтобы избежать ошибок.
